本實用新型涉及環保材料技術領域，具體為一種pvc合成樹脂瓦。

背景技術：

pvc合成樹脂瓦是運用高新化學化工技術研制而成的新型建筑材料，具有重量輕、強度大、防水防潮、防腐阻燃、隔音隔熱等多種優良特性，普遍適用于開發區平改坡、農貿市場、商場、住宅小區、新農村建設居民高檔別墅、雨篷、遮陽篷、仿古建筑等。

現有的pvc合成樹脂瓦雖然能夠起到一定的隔熱作用，但是隔熱效果不明顯，厚度不夠，且樹脂材料的隔熱性能要比一些熱絕緣材料差，樹脂瓦的厚度不夠還會導致其承重能力降低，暴雪天氣可能因承受不住壓力而崩塌，樹脂瓦的表面較為光滑，安裝的時候上層瓦容易與底層瓦發生滑動。

技術實現要素：

針對現有技術的不足，本實用新型提供了一種pvc合成樹脂瓦，解決了上述背景技術提出的問題。

本實用新型提供如下技術方案：一種pvc合成樹脂瓦，包括頂層樹脂瓦，所述頂層樹脂瓦的頂部設置有均勻分布的頂部防滑凸點，所述頂層樹脂瓦的底部粘接有隔熱層，所述隔熱層的內部嵌入有支撐架，所述隔熱層的底部粘接有底層樹脂瓦，所述底層樹脂瓦的底部設置有均勻分布的底部防滑凸點。

優選的，所述頂層樹脂瓦和底層樹脂瓦的形狀材質相同，均為聚氯乙烯樹脂，且厚度為5~10mm。

優選的，所述隔熱層的材質為石棉，厚度為10~15mm。

優選的，所述支撐架由縱橫交錯的兩組支撐鋼絲焊接而成，橫向鋼絲的形狀與隔熱層的截面形狀相同，縱向鋼絲為直線型。

優選的，所述頂層樹脂瓦頂部的兩側均設置有頂部防滑凸點，且頂部防滑凸點位于頂層樹脂瓦頂部的加強筋處。

優選的，所述底層樹脂瓦底部的兩側均設置有底部防滑凸點，且底部防滑凸點位于底層樹脂瓦底部波浪形凹陷處。

本實用新型具備以下有益效果：

1、該pvc合成樹脂瓦，通過支撐架和隔熱層的相互配合，支撐架能夠對頂層樹脂瓦、隔熱層、底層樹脂瓦起到支撐的作用，從而提高了該裝置的承重能力，防止積雪對瓦片施加過大的壓力時導致瓦片崩裂，提高了瓦片整體結構的穩定性，并且隔熱層為熱絕緣材料制成，能夠有效的隔絕熱量，夏季能夠保持室內溫度不會迅速升高，提高了隔熱能力。

2、該pvc合成樹脂瓦，通過頂層樹脂瓦和頂部防滑凸點以及底層樹脂瓦和底部防滑凸點的相互配合，頂部防滑凸點和底層樹脂瓦的位置是交錯的，這樣兩個瓦片疊加在一起的時候能夠相互擠壓，從而產生較大的摩擦力，防止兩個瓦片安裝的時候發生相對滑動，減少損失。

附圖說明

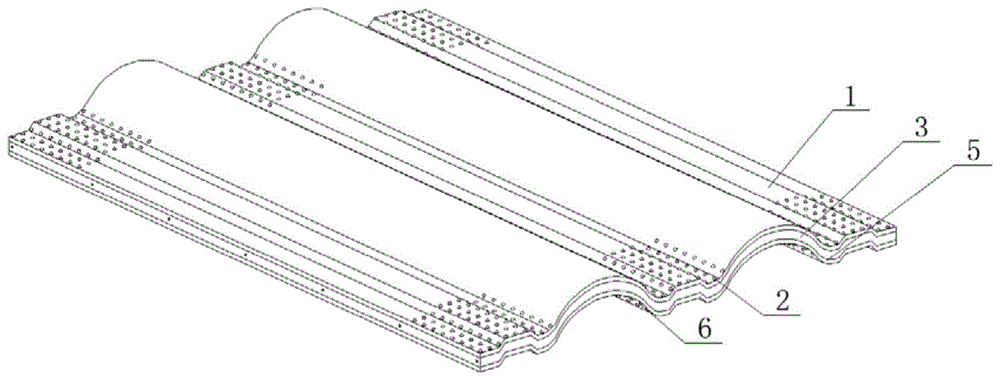

圖1為本實用新型結構示意圖；

圖2為本實用新型結構剖視圖；

圖3為本實用新型圖2中a處局部放大圖；

圖4為本實用新型支撐架結構示意圖。

圖中：1、頂層樹脂瓦；2、頂部防滑凸點；3、隔熱層；4、支撐架；5、底層樹脂瓦；6、底部防滑凸點。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，一種pvc合成樹脂瓦，包括頂層樹脂瓦1，頂層樹脂瓦1的頂部設置有均勻分布的頂部防滑凸點2，頂層樹脂瓦1的底部粘接有隔熱層3，隔熱層3的內部嵌入有支撐架4，隔熱層3的底部粘接有底層樹脂瓦5，底層樹脂瓦5的底部設置有均勻分布的底部防滑凸點6。

其中，頂層樹脂瓦1和底層樹脂瓦5的形狀材質相同，均為聚氯乙烯樹脂，且提供了更好的隔熱效果以及承重能力，厚度為5~10mm；

其中，隔熱層3的材質為石棉，隔熱效果好，厚度為10~15mm；

其中，支撐架4由縱橫交錯的兩組支撐鋼絲焊接而成，橫向鋼絲的形狀與隔熱層3的截面形狀相同，縱向鋼絲為直線型，從而能夠對隔熱層3起到很好的支撐作用，隔熱層3的結構穩定了也就使整個裝置結構穩定；

其中，頂層樹脂瓦1頂部的兩側均設置有頂部防滑凸點2，且頂部防滑凸點2位于頂層樹脂瓦1頂部的加強筋處；

其中，底層樹脂瓦5底部的兩側均設置有底部防滑凸點6，且底部防滑凸點6位于底層樹脂瓦5底部波浪形凹陷處，頂部防滑凸點2和底層樹脂瓦5的位置是交錯的，這樣兩個瓦片疊加在一起的時候能夠相互擠壓，從而產生較大的摩擦力，防止兩個瓦片安裝的時候發生相對滑動。

工作原理，利用雙層樹脂對裝置起到加固支撐以及隔熱的效果，并且在頂層樹脂瓦1和底層樹脂瓦5之間固定連接隔熱層3，從而使得裝置的隔熱效果得到顯著的提升，隔熱層3的內部嵌入有支撐架4，利用支撐架4能夠對隔熱層3的結構進行穩定的支撐固定，從而使得整個裝置的結構更加穩定，提高了裝置的承重能力，這樣無論是雨雪天還是炎熱的夏季，該裝置都能夠起到保溫、承壓的作用，提供了裝置的實用性。

需要說明的是，在本文中，諸如**和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
