本實用新型涉及合成樹脂瓦技術領域，具體為一種高分子合成樹脂瓦。

背景技術：

合成樹脂瓦是運用高新化學化工技術研制而成的新型建筑材料，具有重量輕、強度大、防水防潮、防腐阻燃和隔音隔熱等多種優良特性，普遍適用于開發區平改坡、農貿市場、商場、住宅小區、新農村建設居民高檔別墅、雨篷、遮陽篷和仿古建筑等。

由于合成樹脂瓦應用十分的廣泛，所以也需要適應各種各樣的環境變化，但是現有的合成樹脂瓦結構單一，不能在多地震的山川地區具有很好的防震功能，從而在小地震時很容易使瓦片跌落傷人，存在很大的安全隱患，也不能在多風多雨的北方有很好的防雨性能，所以不能很好的防雨，也不能在高溫的夏季很好的隔熱，導致屋內溫度較高，影響人們生活中的正常休息。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種高分子合成樹脂瓦，解決了不能有效隔熱、防震和防雨的問題。

(二)技術方案

為實現上述目的，本實用新型提供如下技術方案：一種高分子合成樹脂瓦，包括瓦體，所述瓦體的左側開設有**連接孔，所述瓦體頂部靠近右側的位置開設有滑槽，所述瓦體的頂部固定連接有位于滑槽兩側的卡塊，所述滑槽的內表面活動連接有滑桿，所述滑桿的頂部固定連接有滑塊，所述滑桿的右側固定連接有**連接桿，所述瓦體的底部固定連接有支撐板，所述支撐板的頂部開設有漏水孔，所述支撐板的右側活動連接有轉軸，所述轉軸的右側固定連接有第二連接桿，所述支撐板的左側開設有與第二連接桿相匹配 的第二連接孔，所述支撐板的頂部固定連接有橡膠板，所述橡膠板的底部固定連接有隔熱板，所述隔熱板的底部固定連接有防滑墊，所述橡膠板和隔熱板的正面固定連接有左右對稱的兩個連接板，右側連接板的正面固定連接有**結合板，所述**結合板的左側螺紋連接有螺栓，左側連接板的頂部固定連接有第二結合板，所述第二結合板的左側開設有與第二結合板右側連通的螺紋孔。

優選的，所述瓦體的外表面形狀為波浪狀。

優選的，所述卡塊的數量為八個，且八個卡塊呈矩形陣列。

優選的，所述漏水孔的數量為八個，且八個漏水孔呈矩形陣列。

優選的，所述防滑墊的數量為四個，且四個防滑墊呈矩形陣列。

優選的，所述滑桿和**連接桿之間的連接方式為焊接，所述**結合板、第二結合板和連接板之間的連接方式也為焊接。

(三)有益效果

與現有技術相比，本實用新型的有益效果是：該高分子合成樹脂瓦，通過在瓦體底部的支撐板上設置多個漏水孔從而起到在暴雨天氣下泄水的作用，因為在暴雨天氣伴隨著大風所以瓦體的下方會存在積水所以漏水孔可以很好的將積水泄露的效果，從而達到很好的防水滲漏的效果，通過在支撐板的底部設置橡膠板起到防震的作用，從而適用于多地震的山川地區，達到防止輕微地震瓦片跌落的危險，通過在橡膠板的底部設置有隔熱板從而在高溫天氣起到很好的隔熱作用，從而達到使人們的室內溫度更適宜，通過設置**連接桿、第二連接桿、**連接孔、第二連接孔、螺栓和螺紋孔，達到連接形態多樣化的效果，豐富了樹脂合成瓦的連接方式，使得樹脂合成瓦的適用范圍更廣，實用性增強，從而達到可以適用于多雨地區、高溫地區和山川地區，達到便于合成樹脂瓦的生產和采購的效果。

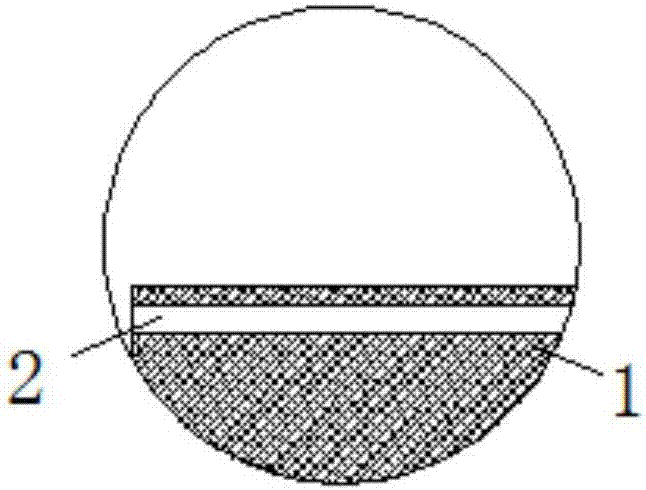

圖中：1瓦體、2**連接孔、3滑槽、4卡塊、5滑桿、6滑塊、7**連接桿、8支撐板、9漏水孔、10轉軸、11第二連接桿、12第二連接孔、13橡膠板、14隔熱板、15防滑墊、16連接板、17**結合板、18螺栓、19第二結合板、20螺紋孔。
具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

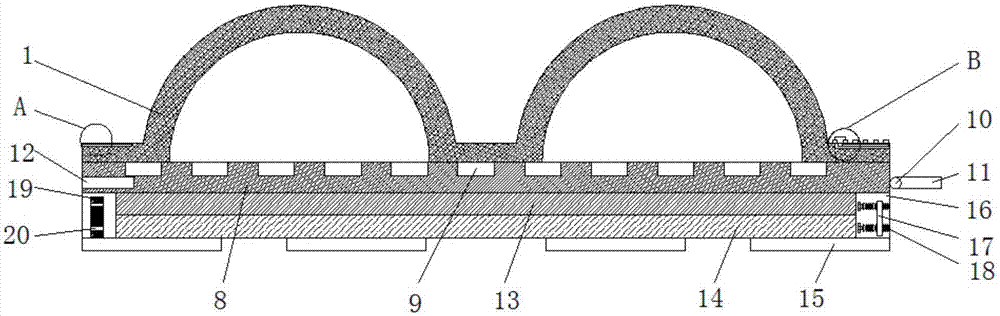

如圖1-3所示，本實用新型提供一種技術方案：一種高分子合成樹脂瓦，包括瓦體1，瓦體1的外表面形狀為波浪狀，通過設置為波浪狀從而起到很好的雨水下滑的作用，達到使雨水經過外表面直接就滑落的效果，從而達到有效的防水效果，瓦體1的左側開設有**連接孔2，瓦體1頂部靠近右側的位置開設有滑槽3，瓦體1的頂部固定連接有位于滑槽3兩側的卡塊4，卡塊4的數量為八個，且八個卡塊4呈矩形陣列，通過增加卡塊4的數量從而起到增加滑塊6活動范圍的作用，從而在安裝和拆卸時很好的使滑塊6滑動到合適位置，達到便于使用的效果，滑槽3的內表面活動連接有滑桿5，滑桿5的頂部固定連接有滑塊6，滑桿5的右側固定連接有**連接桿7，瓦體1的底部固定連接有支撐板8，支撐板8的頂部開設有漏水孔9，漏水孔9的數量為八個，且八個漏水孔9呈矩形陣列，通過增加漏水孔9的數量從而起到增加泄水速度的作用，從而可以及時有效的對雨水進行泄露的效果，從而達到不 會產生積水的效果，支撐板8的右側活動連接有轉軸10，轉軸10的右側固定連接有第二連接桿11，支撐板8的左側開設有與第二連接桿11相匹配的第二連接孔12，支撐板8的頂部固定連接有橡膠板13，通過在支撐板8的底部設置橡膠板13起到防震的作用，從而適用于多地震的山川地區，達到防止輕微地震瓦片跌落的危險，橡膠板13的底部固定連接有隔熱板14，通過在橡膠板13的底部設置有隔熱板14從而在高溫天氣起到很好的隔熱作用，從而達到使人們的室內溫度更適宜，隔熱板14的底部固定連接有防滑墊15，防滑墊15的數量為四個，且四個防滑墊15呈矩形陣列，通過設置較多的防滑墊15從而起到很好的防滑作用，增加瓦片安裝后的穩固性能，從而防止安裝后的瓦片掉落，達到保證結構穩固的效果，橡膠板13和隔熱板14的正面固定連接有左右對稱的兩個連接板16，右側連接板16的正面固定連接有**結合板17，**結合板17的左側螺紋連接有螺栓18，左側連接板16的頂部固定連接有第二結合板19，滑桿5和**連接桿7之間的連接方式為焊接，**結合板17、第二結合板19和連接板16之間的連接方式也為焊接，通過使用穩固的焊接為連接方式，起到很好的保證連接穩固的作用，從而達到使結構之間更穩固的效果，第二結合板19的左側開設有與第二結合板19右側連通的螺紋孔20，通過設置**連接桿7、第二連接桿11、**連接孔2、第二連接孔12、螺栓18和螺紋孔20，達到連接形態多樣化的效果，豐富了樹脂合成瓦的連接方式，使得樹脂合成瓦的適用范圍更廣，實用性增強，從而達到可以適用于多雨地區、高溫地區和山川地區，達到便于合成樹脂瓦的生產和采購的效果。

使用時，視情況選擇合適連接方式，用**連接桿7插接旁邊瓦片**連接孔2或者第二連接桿11插接旁邊瓦片的第二連接孔12，或者用螺栓18連接旁邊瓦片的螺紋孔20，從而多種連接方式，可以根據情況選擇，達到便于使用的效果。

綜上可得，本實用新型通過在瓦體1底部的支撐板8上設置多個漏水孔9從而起到在暴雨天氣下泄水的作用，因為在暴雨天氣伴隨著大風所以瓦體1下會存在積水所以漏水孔9可以很好的將積水泄露的效果，從而達到很好的防水滲漏的效果，通過在支撐板8的底部設置橡膠板13起到防震的作用，從而適用于多地震的山川地區，達到防止輕微地震瓦片跌落的危險，通過在橡膠板13的底部設置有隔熱板14從而在高溫天氣起到很好的隔熱作用，從而達到使人們的室內溫度更適宜，通過設置**連接桿7、第二連接桿11、**連接孔2、第二連接孔12、螺栓18和螺紋孔20，達到連接形態多樣化的效果，豐富了樹脂合成瓦的連接方式，使得樹脂合成瓦的適用范圍更廣，實用性增強，從而達到可以適用于多雨地區、高溫地區和山川地區，達到便于合成樹脂瓦的生產和采購的效果。

需要說明的是，在本文中，諸如**和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個引用結構”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種高分子合成樹脂瓦，包括瓦體(1)，其特征在于：所述瓦體(1)的左側開設有**連接孔(2)，所述瓦體(1)頂部靠近右側的位置開設有滑槽(3)，所述瓦體(1)的頂部固定連接有位于滑槽(3)兩側的卡塊(4)，所述滑槽(3)的內表面活動連接有滑桿(5)，所述滑桿(5)的頂部固定連接有滑塊(6)，所述滑桿(5)的右側固定連接有**連接桿(7)，所述瓦體(1)的底部固定連接有支撐板(8)，所述支撐板(8)的頂部開設有漏水孔(9)，所述支撐板(8)的右側活動連接有轉軸(10)，所述轉軸(10)的右側固定連接有第二連接桿(11)，所述支撐板(8)的左側開設有與第二連接桿(11)相匹配的第二連接孔(12)，所述支撐板(8)的頂部固定連接有橡膠板(13)，所述橡膠板(13)的底部固定連接有隔熱板(14)，所述隔熱板(14)的底部固定連接有防滑墊(15)，所述橡膠板(13)和隔熱板(14)的正面固定連接有左右對稱的兩個連接板(16)，右側連接板(16)的正面固定連接有**結合板(17)，所述**結合板(17)的左側螺紋連接有螺栓(18)，左側連接板(16)的頂部固定連接有第二結合板(19)，所述第二結合板(19)的左側開設有與第二結合板(19)右側連通的螺紋孔(20)。

2.根據權利要求1所述的一種高分子合成樹脂瓦，其特征在于：所述瓦體(1)的外表面形狀為波浪狀。

3.根據權利要求1所述的一種高分子合成樹脂瓦，其特征在于：所述卡塊(4)的數量為八個，且八個卡塊(4)呈矩形陣列。

4.根據權利要求1所述的一種高分子合成樹脂瓦，其特征在于：所述漏水孔(9)的數量為八個，且八個漏水孔(9)呈矩形陣列。

5.根據權利要求1所述的一種高分子合成樹脂瓦，其特征在于：所述防滑墊(15)的數量為四個，且四個防滑墊(15)呈矩形陣列。

6.根據權利要求1所述的一種高分子合成樹脂瓦，其特征在于：所述滑 桿(5)和**連接桿(7)之間的連接方式為焊接，所述**結合板(17)、第二結合板(19)和連接板(16)之間的連接方式也為焊接。

技術總結：

本實用新型公開了一種高分子合成樹脂瓦，包括瓦體，所述瓦體的左側開設有**連接孔，所述瓦體頂部靠近右側的位置開設有滑槽，所述瓦體的頂部固定連接有位于滑槽兩側的卡塊。本實用新型通過在瓦體底部的支撐板上設置多個漏水孔從而起到在暴雨天氣下泄水的作用，因為在暴雨天氣伴隨著大風所以瓦體下會存在積水所以漏水孔可以很好的將積水泄露的效果，從而達到很好的防水滲漏的效果，通過在支撐板的底部設置橡膠板起到防震的作用，從而適用于多地震的山川地區，達到防止輕微地震瓦片跌落的危險，通過在橡膠板的底部設置有隔熱板從而在高溫天氣起到很好的隔熱作用，從而達到使人們的室內溫度更適宜。
